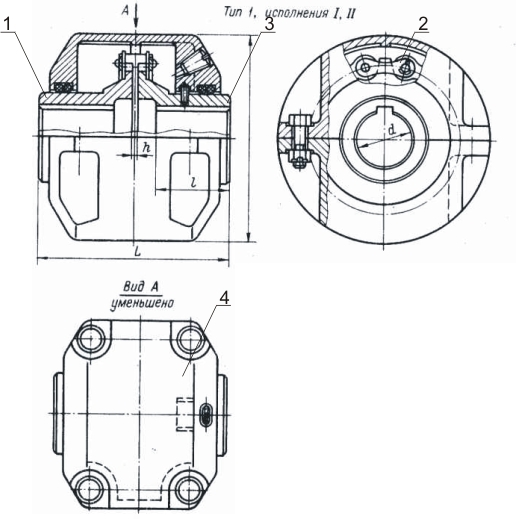

Цепная однорядная муфта

Номинальный вращающий момент Т_ном, Н·м	d	d₁	D, не более	L, не более					ι, не более					Частота вращения, об/мин	h
	d	d₁		Тип
	Пред. откл.			Тип
				1		2		3, 4	1		2		3, 4
				исполнение					исполнение
	H7	H9		исполнение					исполнение
	H7	H9		I	II	I	II		I	II	I	II
63	20, 22, 24		110	-	102	108	80	102	-	36	39	25	36	1620	1,3
63	25, 28		110	-	122	128	92	122	-	42	45	27	42	1380	1,8
125	25, 28		125	-	122	128	92	122	-	42	45	27	42	1380	1,8
125	30		125	-	162	168	124	162	-	58	61	39	58	1380	1,8
125	32, 35, 36		125	206	162	168	124	162	80	58	61	39	58	1380	1,8
250	32, 35, 36, (38)		140	206	162	168	124	162	80	58	61	39	58	1200	1,8
250	40, (42), 45		140	278	222	228	172	222	110	82	85	57	82	1200	1,8
500	40, (42), 45, (48), 50, (53), 55, (56)		200	278	222	228	172	222	110	82	85	57	82	1020	2,0
1000	50, (53), 55, (56)		210	280	224	230	174	224	110	82	85	57	82	780	3,5
1000	60, 63, (65), 70, 71		210	354	284	290	220	284	140	105	108	73	105	780	3,5
2000	63, (65), 70, 71, (75)		280	354	284	290	220	284	140	105	108	73	105	720	3,8
2000	80, 85, 90		280	424	344	352	272	344	170	130	134	94	130	720	3,8
4000	80, 85, 90, (95)		310	424	344	352	272	344	170	130	134	94	130	720	3,8
4000	100, (105), 110		310	514	424	432	342	424	210	165	169	124	165	720	3,8
8000	100, (105), 110, (120), 125		350	514	424	432	342	424	210	165	169	124	165	540	3,8
8000	(130), 140		350	604	504	512	408	504	250	200	204	154	200	540	3,8
Примечание. 1. Размеры в круглых скобках являются менее предпочтительными для проектирования. 2. Угловое смещение осей валов 1^◦ .
