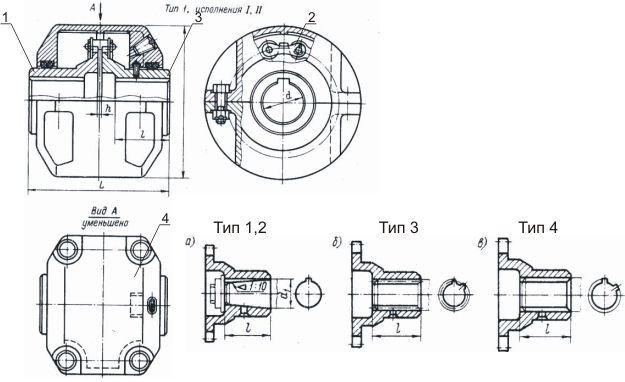

Цепная однорядная муфта (ГОСТ 20742—81*):
1 и 3 - полумуфты, 2 - цель, 4 - кожух.
Исполнение I - длинные концы валов, исполнение II - короткие концы валов

Номина-льный
враща-
ющий
момент
Тном, Н·м

d

d1

 D, не более

L, не более

ι, не более

 Частота вращения, об/мин h

Тип

Пред. откл.
1 2 3,

4

 1 2 3,

4
исполнение исполнение

H7

H9
I II I II I II I II

1000

60, 63, (65), 70, 71

 210 354 284 290 220 284 140 105 108 73 105 780 3,5

Примечание.
1. Размеры в круглых скобках являются менее предпочтительными для проектирования.
2. Угловое смещение осей валов 1◦ .

Изображение муфты на габаритном чертеже:

Пример условного обозначения муфты: Цепная муфта 1000 - 60 ГОСТ 20742—81*
