Муфта кулачково-дисковая со скользящим сухарем

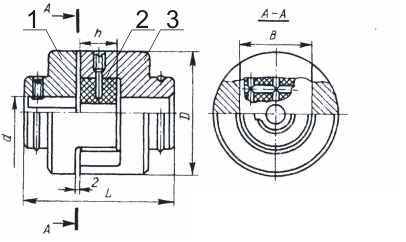

Муфта кулачково-дисковая со скользящим сухарем (ГОСТ 20720—81*):
1 и 3 - полумуфты с пазами, 2 - сухарь

Допустимый вращающий момент Т, Н·м	d	D	L	b	h	Допустимая частота вращения, об/мин
17	16	70	85	40	20	8200
30	18	70	84	40	20	8200
40	20	80	104	50	20	7000
50	22	80	104	50	20	7000
80	25	100	124	60	20	5700
110	28	100	124	60	20	5700
130	30	120	149	70	25	4700
160	32	120	149	70	25	4700
210	35	120	149	70	30	4700
320	40	150	184	80	30	3800
450	45	150	184	80	40	3800
500	50	180	224	100	40	3200
665	55	180	224	100	50	3200
865	60	220	254	120	50	2600
1100	65	220	254	120	50	2600
1370	70	250	274	140	50	2200
1690	75	250	274	140	50	2200
2040	80	290	304	160	60	1800
2450	85	290	304	160	60	1800
2910	90	330	344	160	60	1700
