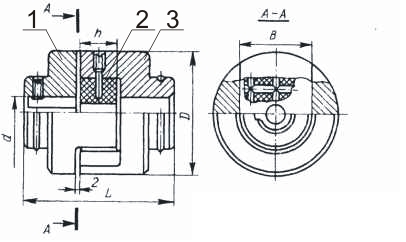

Муфта кулачково-дисковая со скользящим сухарем (ГОСТ 20720—81*):
1 и 3 - полумуфты с пазами, 2 - сухарь

Допустимый вращающий момент Т, Н·м

d

D

L

b

h

Допустимая частота вращения, об/мин

1100

 65 220 254 120 50 2600

Изображение муфты на габаритном чертеже:

Пример условного обозначения муфты:
Муфта кулачково-дисковая со скользящим сухарем 1100 - 65 ГОСТ 20720—81*
