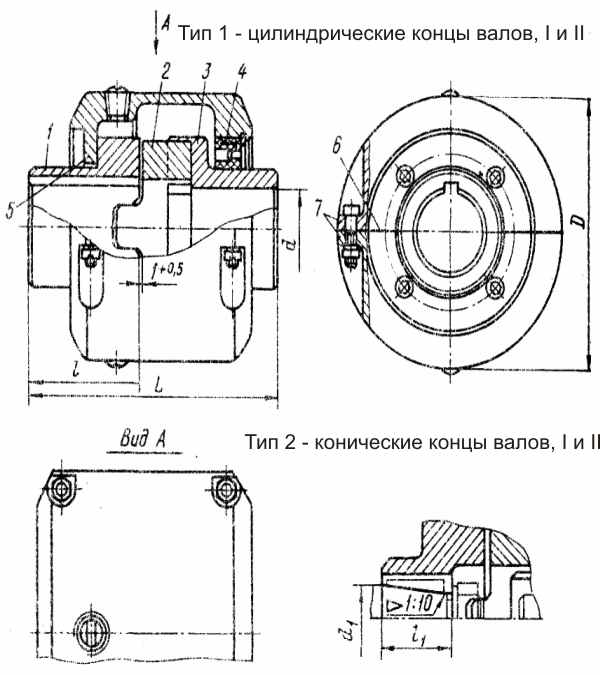

Муфта кулачково-дисковая(ГОСТ 20720—81*): 1 и 3 - полумуфты с пазами, 2- промежуточный диск с торцевыми кулачками, 4 - резиновые уплотнения, 5 и 6 - паронитовые прокладки, 7- полукожухи

 Исполнение I - длинные концы валов, исполнение II - короткие концы валов

Номинальный вращающий момент Тном, Н·м

d

d1

d

d1

D, не более

L, не более

ι

ι1

Тип

Пред. откл.

1;2

1

2

H7

 H9

H7

 H9

Исполнение

1-й ряд

2-й ряд

I

II

I

II

I

II

16

 16
18		 -
-		 100 - 75 - 28 - 18

31,5

 16
18
-		 -
-
19		 100 - 75 - 28 - 18

31,5

 20
22		 -
-		 100 - 90 - 36 - 24

63,0

 20
22
-		 -
-
24		 100 - 90 - 36 - 24
63,0 25
28		 -
-		 100 - 105 - 42 -
26

125

 25
28		 -
-		 140 - 105 - 42 -
26

125

 30
32
35
36		 -
-
-
-		 140 185 140 80 58 60
38

250

 32
35
36
-		 -
-
-
38		 170 185 140 80 58 60
38

250

 40
-
45		 -
42
-		 170 245 190 110 82 84 56

400

 - 38 170 185 140 80 58 60 38

400

 40
-
45
-
50
-		 -
42
-
48
-
53		 170 245 190 110 82 84 56

630

 45
-
50
-
55
-		 -
48
-
53
-
56		 210 245 190 110 82 84 56

630

 60
63		 -
-		 210 305 235 140 105 107 72

1000

 50
-
55
-		 -
53
-
56		 210 245 190 110 82 84 56

1000

 60
63
-
70
71		 -
-
65
-
-		 210 305 235 140 105 107 72

1600

 60
63
-
70
71
-		 -
-
65
-
-
75		 250 305 235 140 105 107 72

1600

 80
-		 -
85		 250 360 280 170 130 132 92

2500

 70
71
-		 -
-
75		 290 305 235 140 105 107 72

2500

 80
-
90
-		 -
85
-
95		 290 360 280 170 130 132 92

2500

 100 - 290 440 350 210 165 167 122

4000

 80
-
90
-		 -
85
-
95		 310 360 280 170 130 132 92

4000

 100
-
110		 -
105
-		 310 440 350 210 165 167 122

6300

 100
-
110
-
125
-
140		 -
105
-
120
-
130
-		 350 440 350 210 165 167 122

10000

 110
-
125		 -
120
-		 350 440 350 210 165 167 122

10000

 -
140		 130
-		 350 550 450 250 200 202 152

16000

 125 - 390 440 350 210 165 167 122

16000

 -
140
-		 130
-
150		 390 550 450 250 200 202 152

Примечание. Первый ряд является предпочтительным.
