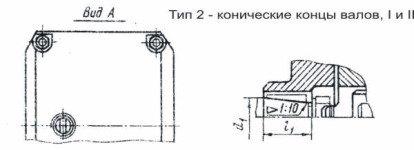

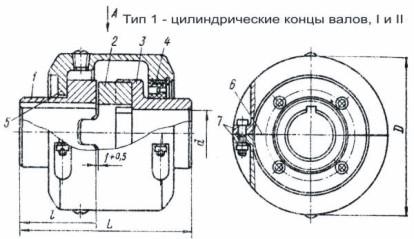

Муфта кулачково-дисковая(ГОСТ 20720—81*): 1 и 3 - полумуфты с пазами, 2 - промежуточный диск с торцевыми кулачками, 4 - резиновые уплотнения, 5 и 6 - паронитовые прокладки, 7 - полукожухи
Исполнение I - длинные концы валов, исполнение II - короткие концы валов

Номинальный вращающий момент Тном, Н·м

d

d1

d

d1

D, не более

L, не более

ι

ι1

Тип

Пред. откл.

1;2

1

2

H7

 H9

H7

 H9

Исполнение

1-й ряд

2-й ряд

I

II

I

II

I

II

250

 32
35
36
-		 -
-
-
38		 170 185 140 80 58 60
38

Примечание. Первый ряд является предпочтительным.
Изображение муфты на габаритном чертеже:

Пример условного обозначения муфты:
Муфта кулачково-дисковая 250 - 36 ГОСТ 20720—81*
