Зубчатая муфта тип I

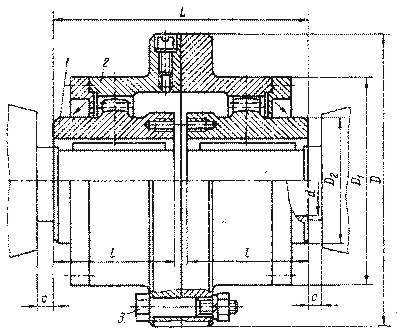

Муфта зубчатая (ГОСТ 5006—83*): 1- втулка, 2- обойма, 3 - болт

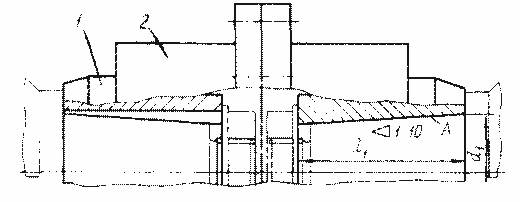

Исполнение 1 Исполнение 2

Номинальный вращающий момент Т_ном, Н·м	d, d₁	D	D₁	D₂	L, не более	с, не менее	ι(пред. откл. по Н14)	Частота вращения, об/мин, не более
Номинальный вращающий момент Т_ном, Н·м	не более				L, не более	с, не менее	ι(пред. откл. по Н14)	Частота вращения, об/мин, не более
1000	40	145	105	60	174	12	82	5400
1600	55	170	125	80	174	12	82	4800
2500	60	185	135	85	220	12	105	4500
4000	65	200	150	95	220	18	105	3720
6300	80	230	175	115	270	18	130	3300
10000	100	270	200	145	340	18	165	2820
16000	120	300	230	175	345	25	165	2400
25000	140	330	260	200	415	30	200	2100
40000	160	410	330	230	415	30	200	1740
63000	200	470	390	290	500	35	240	1200
