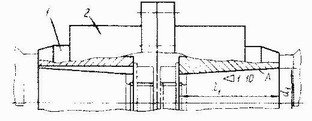

Муфта зубчатая (ГОСТ 5006—83*)тип I: 1- втулка, 2- обойма, 3 - болт
Исполнение 1
Исполнение 2
Муфта зубчатая (ГОСТ 5006—83*)тип I: 1- втулка, 2- обойма, 3 - болт Исполнение 1 Исполнение 2 |
|
Номинальный вращающий момент Тном, Н·м |
d, |
D |
D1 |
D2 |
L, не более |
с, не менее |
ι(пред. откл. по Н14) |
Частота вращения, об/мин, не более |
|
не более |
||||||||
|
25000 |
140 |
330 | 260 | 200 | 415 | 30 |
200 |
2100 |

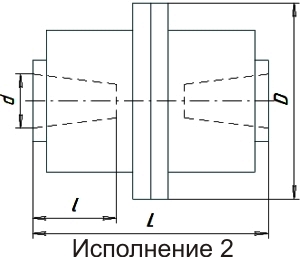

Изображение муфты на габаритном чертеже:
Пример условного обозначения муфты: Муфта зубчатая 25000 - 140 ГОСТ
5006—83*
