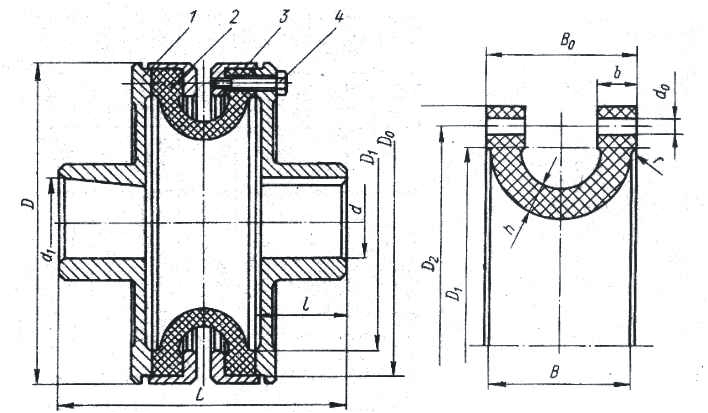

Муфта с торообразной оболочкой вогнутого профиля (ГОСТ 20884-82*):
1 - полумуфта, 2 - упругий элемент, 3 - кольцо нажимное, 4 - винт.
Исполнение I - длинные концы валов, исполнение II - короткие концы валов

Номинальный вращающий момент Тном, Н·м

d

d1

 D, не более

L

ι(пред. откл. по Н14)

 Допускаемая частота вращения, об/мин
исполнение

Пред. откл.

H7

H9

 I II I II
25 14
16, 18, (19)		 110 95 100 -
80		 28
30		 -
20		 9300
40 18, (19), 20,
22, (24)
25		 130 120

135		 100

100		 38

44		 26

28		 8600
63 22, (24)
25, 28
30		 150 130
140
175		 105
110
135		 38
44
60		 26
28
40		 8000
100 25, 28 170 145 115 44 28 7000
100 30, 32, 35, 36 170 180 140 60 40 7000
160 30, 32, 35, 36, (38) 190 190 150 60 40 6160
250 32, 35, 36, (38) 220 200 155 60 40 5300
250 40, (42), 45 220 245 200 84 60 5300
400 36, (38) 260 210 170 60 40 4730
400 40, (42), 45,
(48), 50		 260 260 210 84 60 4730
630 45, (48), 50,
(53), 55, (56)		 300 275 225 84 60 4200
1000 55, (56) 340 290 240 84 60 3770
1000 60, 63
(65), 70, 71		 340 330 270 108 75 3170
1600 (65), 70, 71, (75) 350 325 260 108 75 3480
1600 80, (85) 350 375 300 132 95 3480
2500 (75)
(80), (85), 90, (95)		 410 345
395		 280
320		 108
132		 75
95		 3150
4000 (85), 90, (95) 460 415 340 132 95 2500
4000 100, (105)
110, (120)		 460 485 400 168 125 2500
6300 100, (105)
110, (120), 125		 540 510 420 168 125 2200
6300 (130) 540 585 485 204 155 2200
10000 110, (120), 125
(130), 140, (150)		 620 535
610		 450
510		 168
204		 125
155		 1920
16000 125
 (130), 140, (150)
160, (170), (180)		 710 510
645
720		 485
545
605		 168
204
244		 125
155
185		 1800

Примечание:
Размеры в круглых скобках являются менее предпочтительными для применения.
