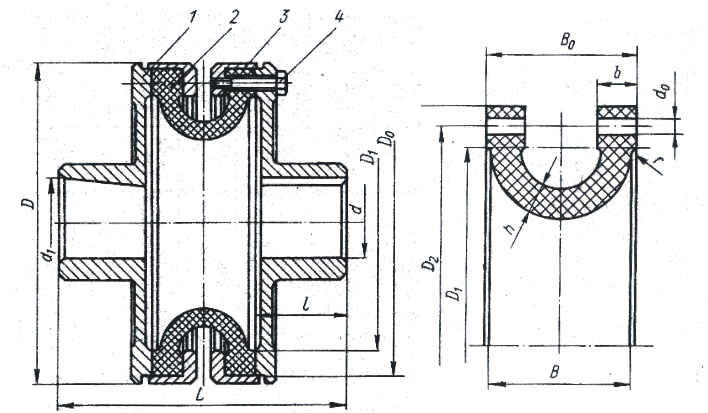

Муфта с торообразной оболочкой вогнутого профиля (ГОСТ 20884-82*):
1 - полумуфта, 2 - упругий элемент, 3 - кольцо нажимное, 4 - винт.
Исполнение I - длинные концы валов, исполнение II - короткие концы валов

Номинальный вращающий момент Тном, Н·м

d

d1

 D, не более

L

ι(пред. откл. по h14)

 Допускаемая частота вращения, об/мин
исполнение

Пред. откл.

H7

H9

 I II I II
100 30, 32, 35, 36 170 180 140 60 40 7000

Примечание:
Размеры в круглых скобках являются менее предпочтительными для применения.

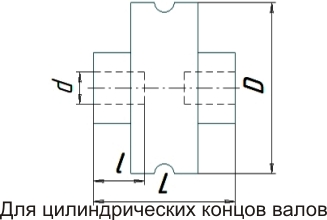

Изображение муфты на габаритном чертеже:

Пример условного обозначения муфты:
Муфта с торообразной оболочкой 100 - 30 ГОСТ 20884-82*
