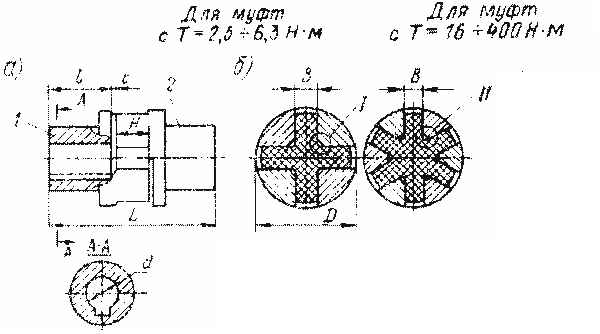

Муфта с резиновой звездочкой (ГОСТ 14084—76*): 1, 2 - полумуфты, 3 - упругий элемент.
Полумуфты имеют 2 исполнения: для длинных (I) и для
коротких (II) концов валов.
|
Муфта с резиновой звездочкой (ГОСТ 14084—76*): 1, 2 - полумуфты, 3 - упругий элемент. |
|
Номинальный вращающий момент Т, Н·м |
d | D | L | ι | c (пред. откл. по Js17) | Частота вращения, об/мин | ||
| Исполнение | ||||||||
| I | II | I | II | |||||
| 2,5 | 6 7 |
32 | 45,5 | - | 16 | - | 1,5 | 9000 |
| 6,3 | 10 11 |
45 | 59,5 | 53,5 | 23 | 20 | 8000 | |
| 6,3 | 12 14 |
45 | 73,5 | 63,5 | 30 | 25 | 8000 | |
| 16,0 | 12 14 |
53 | 81,0 | 71,0 | 30 | 25 | 3,0 | 6000 |
| 16,0 | 16 18 |
53 | 101,0 | 77,0 | 40 | 28 | 6000 | |
| 25,0 | 14 | 63 | 81,0 | 71,0 | 30 | 25 | 5500 | |
| 25,0 | 16 18 (19) |
63 | 101,0 | 77,0 | 40 | 28 | 5500 | |
| 25,0 | 20 | 63 | 121,0 | 93,0 | 50 | 36 | 5500 | |
| 31,5 | 16 18 (19) |
71 | 101,0 | 77,0 | 40 | 28 | 4800 | |
| 31,5 | 20 22 |
71 | 121,0 | 93,0 | 50 | 36 | 4800 | |
| 63,0 | 20 22 (24) |
85 | 128,0 | 100,0 | 50 | 36 | 3500 | |
| 63,0 | 25 28 |
85 | 148 | 112,0 | 60 | 42 | 3500 | |
| 125,0 | 25 28 |
105 | 148 | 112,0 | 60 | 42 | 3100 | |
| 125,0 | 30 32 35 36 |
105 | 188,0 | 144,0 | 80 | 58 | 3100 | |
| 250,0 | 32 35 36 (38) |
135 | 191,0 | 147,0 | 80 | 58 | 2900 | |
| 250,0 | 40 | 135 | 251,0 | 195,0 | 110 | 82 | 2900 | |
| 250,0 | (42) 45 |
135 | 251,0 | 195,0 | 110 | 82 | 2450 | |
| 400,0 | (38) | 166 | 196,0 | 152,0 | 80 | 58 | 2450 | |
| 400,0 | 40 (42) 45 (48) |
166 | 256,0 | 200,0 | 110 | 82 | 2450 | |
