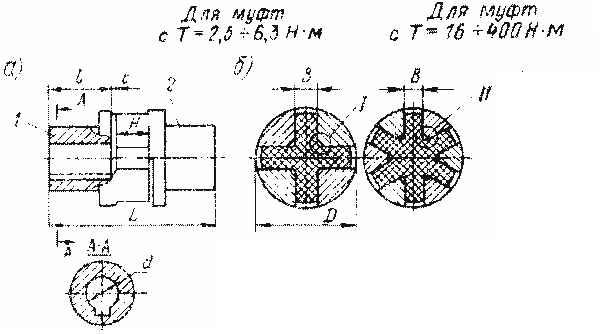

Муфта с резиновой звездочкой (ГОСТ 14084—76*): 1, 2 - полумуфты, 3 - упругий элемент.

Полумуфты имеют 2 исполнения: для длинных (I) и для коротких (II) концов валов.

Номинальный вращающий момент Т, Н·м

 d D L ι c (пред. откл. по Js17) Частота вращения, об/мин
Исполнение
I II I II
250,0 40 135 251,0 195,0 110 82 3,0 2900

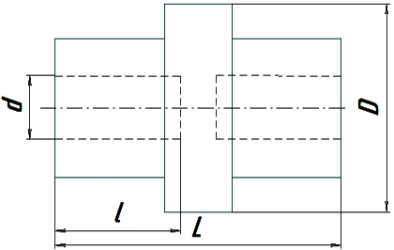

Изображение муфты на габаритном чертеже:

Пример условного обозначения муфты:
Муфта с резиновой звездочкой 250 - 40 ГОСТ 14084—76*
