Пояснительную записку выполнять на стандартных листах формата А4 (цвет
пасты
черный можно использовать печатную машинку или принтер).

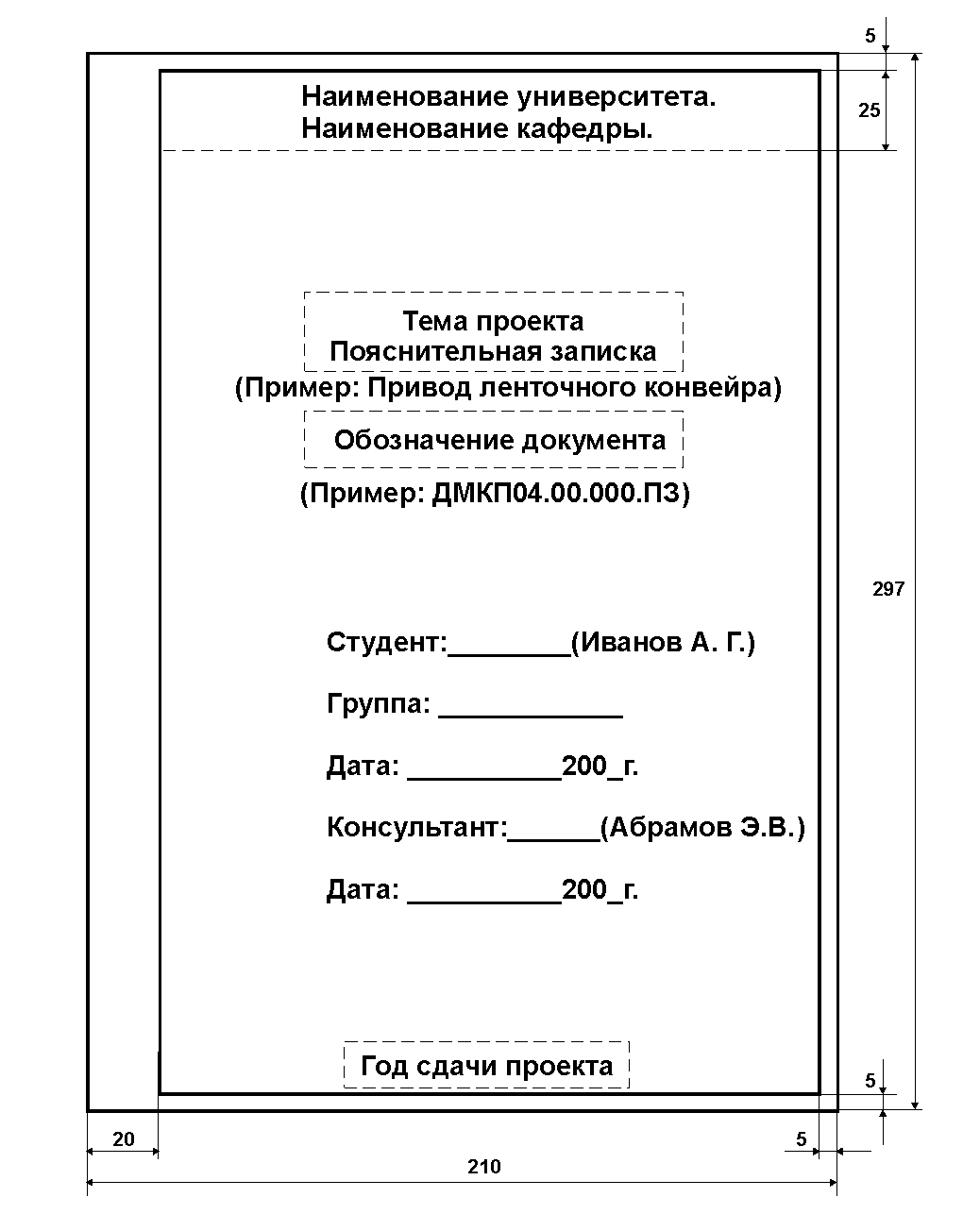

Титульный лист ПЗ (твердая бумага, можно ватман) оформляется следующим
образом:

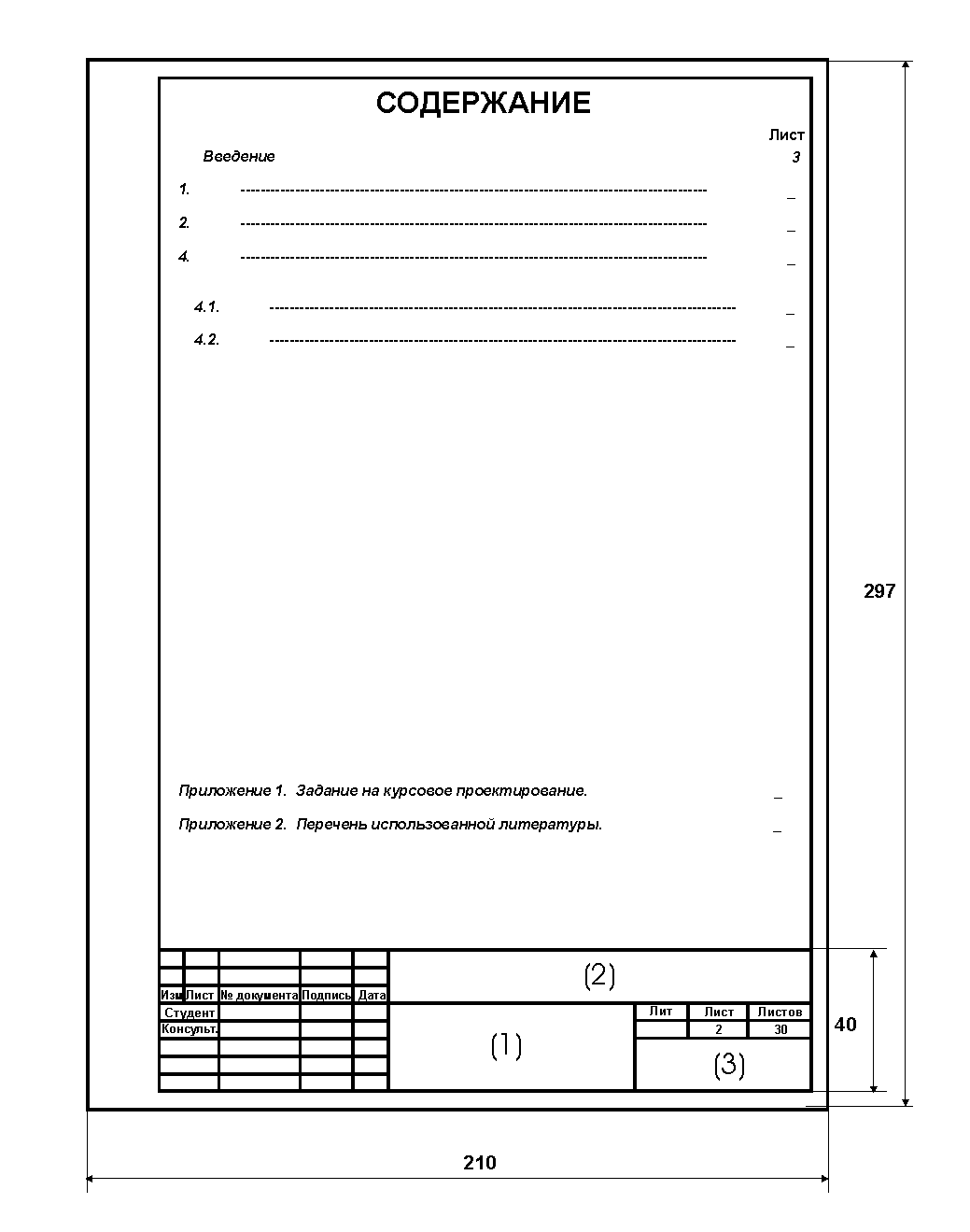

Второй лист ПЗ
В графе (1) - наименование изделия (Привод ... конвейра)
В графе (2) - обозначение докумнета (ДМКП04.00.000ПЗ)
В гарфе (3)
- № группы

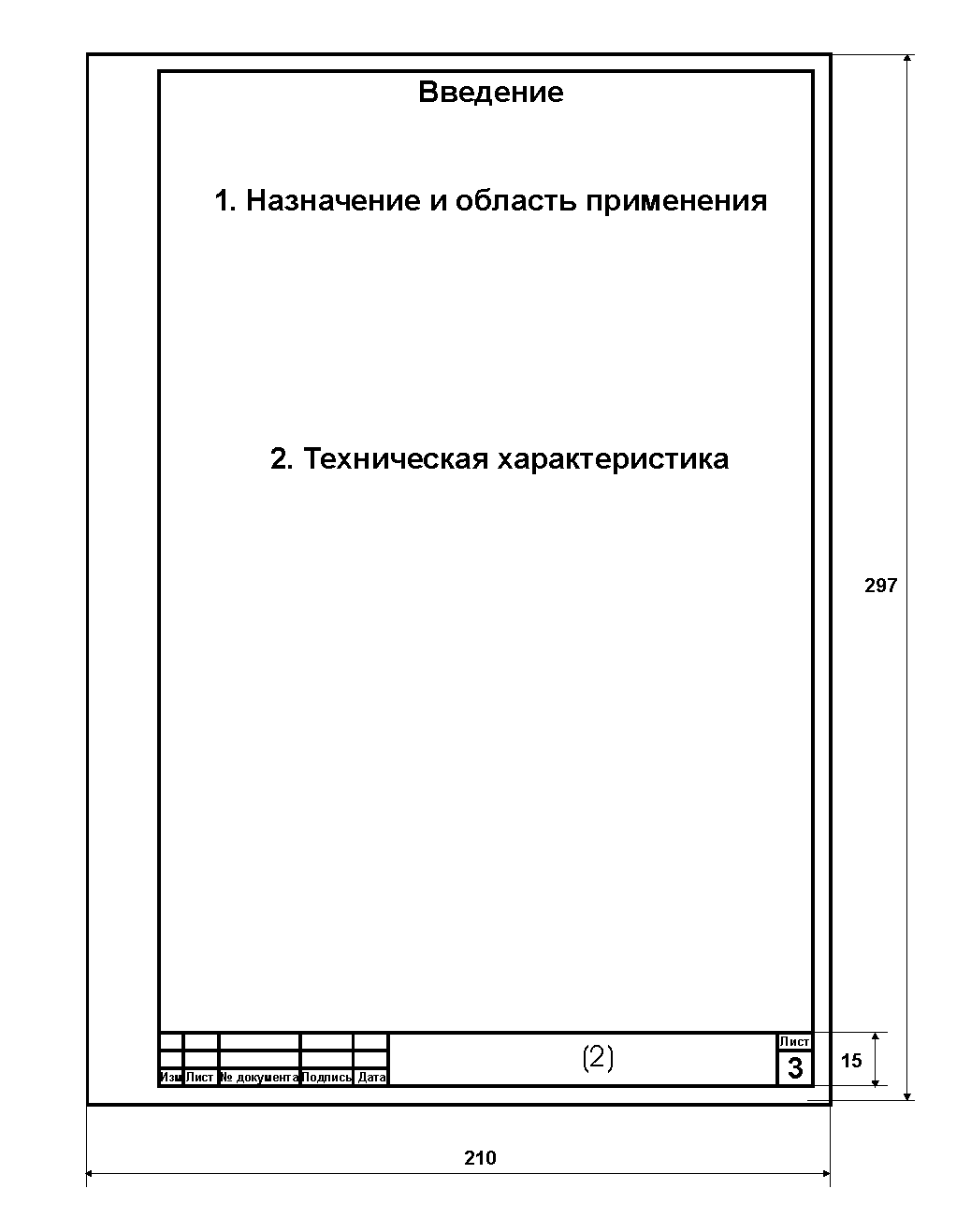

Третий и последующие листы
В гарфе (2) - обозначения документа (можно заполниит 3, 4 листа)
В графе (4) - № листа
Содержание записки разбить на разделы и обозначить арабскими цифрами.
Наименование
разделов записывать в виде заголовков. Точку в конце заголовка
не ставить.
Перенос слов в заголовках не допускается.
В тексте ПЗ давать ссылки на использоуемые источники. (Пример:[10], стр352)
Каждый расчет должен содержать:
Заголовок с указанием, какую деталь расчитывают;
расчетную схему с указанием сил, моментов, эпюр моментов и всех размеров,
используемых в расчетах;
наименование выбранного материала с указанием его термической обработки
и механических свойств;
допускаемые напряжения;
расчет и заключение по результатам расчета.
При оформлении расчета записывают расчетную формулу и дают расшифровку
каждого обозначения
в тойже последовательности, в какой они они приведены в
формуле. Первая
строка расшифровки должна начинаться со слов "где" без двое-
точия после
него. Каждое обозначение расшифровывается в ПЗ один раз.
После этого подставить в формулучисленные значения в том же порядке, в
кото-
ром они приведены
в формулировке.
