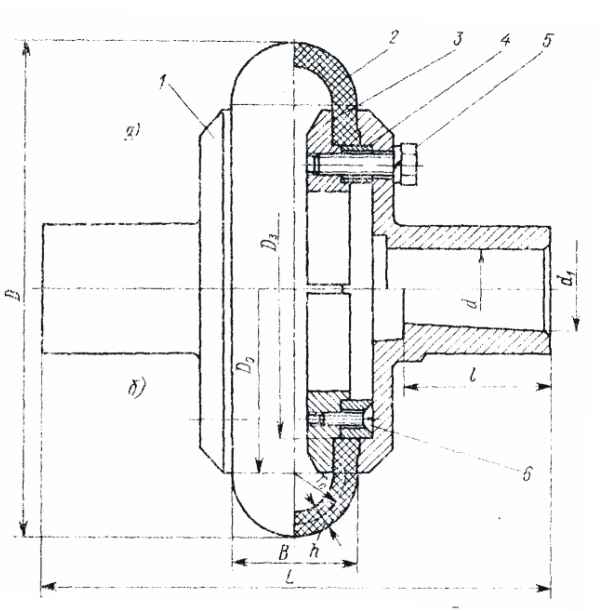

Муфта с торообразной оболочкой выпуклого профиля ГОСТ (20884—82*):
1 - полумуфта; 2 - упругий элемент; 3 - полукольцо нажимное; 4 - кольцо;
5 - болт; 6 - винт.
Исполнение I - длинные концы валов, исполнение II - короткие концы валов

Номинальный вращающий момент Тном, Н·м

d

d1

 D, не более

L

ι(пред. откл. по h14)

 Допускаемая частота вращения, об/мин
исполнение

Пред. откл.

H7

H9

 I II I II
20 14
16, 18, (19)		 100 105 110 -
95		 28
30		 -
20		 5000
40 18, (19) 125 115 100 30 20 5000
40 20, 22, (24)
25		 125 130 140 120 130 38
44		 26
28		 5000
80 22, (24)
25
28
30		 160 140
150
185		 130
140
170		 38
44
60		 26
28
40		 5000
125 25, 28 180 155 145 44 28 4100
125 30, 32, 35, 36 180 190 175 60 40 4100
200 30, 32, 35, 36, (38) 200 200 185 60 40 4100
200 40 200 250 235 84 60 4100
250 32, 35, 36, (38) 220 205 185 60 40 3300
250 40, (42)
45		 220 255 240 84 60 3300
315 35, 36, (38) 250 215 195 60 40 3300
315 40, (42)
45, (48)		 250 270 250 84 60 3300
500 40, (42)
45, (48), 50, (53)
55, (56)		 280 270 250 84 60 2600
800 (48), 50
(53), 55, (56)		 320 280 270 84 60 2600
800 60, 63 320 330 310 108 75 2600
1250 55, (56) 360 280 230 84 60 2600
1250 60, 63, (65)
70, 71, (75)		 360 330 260 108 75 2600
2000 63, (65)
70, 71, (75)		 400 350 270 108 75 2600
2000 80, (85)
90		 400 400 320 132 96 2600
16000 160
(170), 180		 720 670 550 224 188 1500
20000 140, (150) 800 600 500 204 158 1300
20000 160 800 680 560 244 188 1300
20000 (170), 180 800 680 560 244 188 1300
20000 190 800 760 620 284 218 1300
25000 160, (170)
180		 900 690 570 244 188 1300
25000 (190), 200 900 770 630 284 218 1300
31500 160, (170) 1000 710 580 244 188 1200
31500 (190), 200
(210), 220		 1000 790 640 284 218 1200
40000 180
(190), 200, 210, 220		 1120 720
800		 590
650		 244
234		 188
218		 1200
40000 240 1120 900 - 334 - 1200

Примечания:
1. Размеры в круглых скобках являются менее предпочтительными для применения.
2. Допускается предельное отклонение размера d по Н8.
3. Допускаемое угловое смещение полумуфт 1º30'.
